Bu makalede ASME B16.5 Alaşım 20 flanşlarının teknik özellikleri ve dereceleri ayrıntılı olarak verilmektedir.

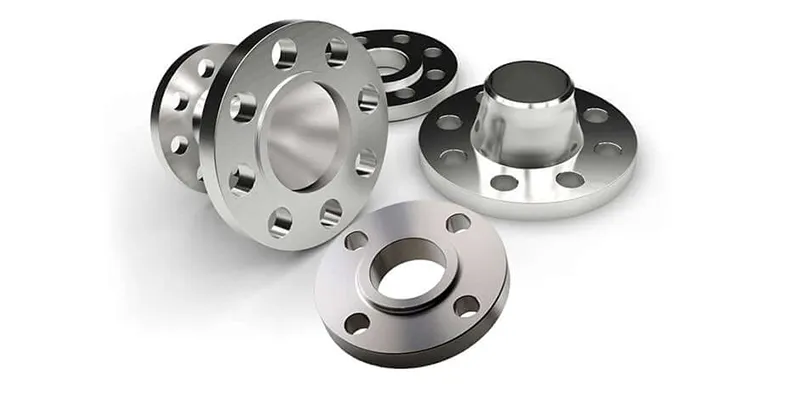

Alaşım 20 Flanşların Özellikleri
Alaşım 20 flanş%32-38 nikel, %19-21 krom, %2-3 molibden ve %3-4 bakırdan oluşan dengeli bir bileşime sahiptir ve çukurlaşma ve çatlak korozyonuna karşı olağanüstü direnç sağlar.
Alaşım 20 flanşlar boyutlar, toleranslar ve basınç değerleri açısından ASME B16.5'in yanı sıra dövme malzemeler için ASTM B462 ve plakalar için ASTM B463 ile uyumludur. Bu spesifikasyonlara bağlılık, NPS 1/2 ila 24 boyutlarında kaynak boyunlu, geçmeli, soket kaynaklı, dişli, bindirmeli bağlantı ve kör flanşlar gibi mevcut tipler ile diğer boru bileşenleriyle birlikte çalışabilirliği garanti eder.
ASME B16.5 Standardına Giriş
ASME B16.5 standardı, Kuzey Amerika'daki boru flanşları ve flanşlı bağlantı parçaları için kesin spesifikasyondur ve dünya çapında yaygın olarak kabul edilmektedir. Alaşım 20 flanşlar için bu standart, aşağıdakileri düzenleyen eksiksiz bir mimari plan sağlar:
Kapsam ve Basınç Sınıfları:Standart, Sınıf 150 ila Sınıf 2500 arasındaki basınç sınıflarındaki NPS 1/2" ila NPS 24" arasındaki flanşları kapsar.
Flanş Çeşitleri:Kaynak Boyunlu (WN), Kayma-Açık (SO), Soket Kaynaklı (SW), Dişli, Bindirme Bağlantılı, Kör (BL) ve diğerleri dahil olmak üzere çeşitli flanş türleri için boyutları tanımlar.
Kritik Boyutlar:ASME B16.5, dış çap, cıvata dairesi, cıvata deliklerinin sayısı ve boyutu, flanş kalınlığı ve yüzey ayrıntıları için kesin boyutların belirlenmesini zorunlu kılar.
Boyutsal Toleranslar:Standart, bu boyutlar için flanş kalınlığı (örneğin, NPS 18'den küçük veya eşit için +3.0mm/-0,0 mm), cıvata deliği aralığı ve sızdırmaz, değiştirilebilir bağlantıların sağlanması için yüz dikliği dahil olmak üzere katı toleranslar belirler.
Alaşım 20 FlanşASME B16.5'e Göre Boyutlar
Alaşım 20 flanşların boyutları NPS 1/2 ile 24 arasında değişir ve optimum sızdırmazlık için yükseltilmiş yüzey veya halka-tipi bağlantı gibi türe göre farklılıklar gösterir.
Sınıf 150 Kaynak Boyunlu Flanşlar için Örnek Boyut Tablosu
Aşağıdaki tablo, Alloy 20 ürünleri için ASME B16.5 uyumluluğunu gösteren, Sınıf 150 kaynak boyunlu flanşların temel boyutlarını göstermektedir.
|
NPS'ler |
Dış Çap (inç) |
Cıvata Daire Çapı (inç) |
Cıvata Sayısı |
Cıvata Çapı (inç) |
Göbek Çapı (inç) |
Yükseltilmiş Yüz Çapı (inç) |
|
1/2 |
3.50 |
2.38 |
4 |
1/2 |
1.38 |
1.38 |
|
3/4 |
3.88 |
2.75 |
4 |
1/2 |
1.69 |
1.69 |
|
1 |
4.25 |
3.12 |
4 |
1/2 |
2.00 |
2.00 |
|
2 |
6.00 |
4.75 |
4 |
5/8 |
3.62 |
3.62 |
|
4 |
9.00 |
7.50 |
8 |
5/8 |
5.31 |
5.31 |
|
6 |
11.00 |
9.50 |
8 |
3/4 |
7.56 |
7.56 |
|
8 |
13.50 |
11.75 |
8 |
3/4 |
9.69 |
9.69 |
|
10 |
16.00 |
14.25 |
12 |
7/8 |
12.00 |
12.00 |
|
12 |
19.00 |
17.00 |
12 |
7/8 |
14.38 |
14.38 |
|
14 |
21.00 |
18.75 |
12 |
1 |
15.75 |
15.75 |
|
16 |
23.50 |
21.25 |
16 |
1 |
18.00 |
18.00 |
|
18 |
25.00 |
22.75 |
16 |
1-1/8 |
19.88 |
19.88 |
|
20 |
27.50 |
25.00 |
20 |
1-1/8 |
22.00 |
22.00 |
|
24 |
32.00 |
29.50 |
20 |
1-1/4 |
26.12 |
26.12 |
Alaşım 20 FlanşBasınç-Sıcaklık Değerleri
Alaşım 20 flanşlar, ASME B16.5 Grup 3.1'e göre sağlam basınç-sıcaklık değerleri sunarak yüksek koşullarda yüksek performansı destekler.
Derecelendirmeler malzeme mukavemeti ve sıcaklığa göre belirlenir; Grup 3.1'deki Alaşım 20, birçok paslanmaz kaliteye göre daha yüksek izin verilen basınçlar sağlar.
Basınç-Sıcaklık Derecelendirme Tablosu
Aşağıdaki tablo, ASME B16.5'e göre çeşitli sıcaklıklarda (F derece) Alaşım 20 flanşlar için maksimum çalışma basınçlarını (psig) detaylandırmaktadır.
|
Sıcaklık (F derecesi) |
Sınıf 150 |
Sınıf 300 |
Sınıf 400 |
Sınıf 600 |
Sınıf 900 |
Sınıf 1500 |
Sınıf 2500 |
|
-20 ila 100 |
290 |
750 |
1000 |
1500 |
2250 |
3750 |
6250 |
|
200 |
260 |
740 |
990 |
1485 |
2225 |
3710 |
6180 |
|
300 |
230 |
710 |
945 |
1420 |
2130 |
3550 |
5920 |
|
400 |
200 |
670 |
890 |
1335 |
2005 |
3340 |
5565 |
|
500 |
170 |
605 |
805 |
1210 |
1815 |
3025 |
5040 |
|
600 |
140 |
540 |
720 |
1080 |
1620 |
2700 |
4500 |
|
650 |
125 |
520 |
690 |
1040 |
1555 |
2595 |
4325 |
|
700 |
110 |
505 |
670 |
1010 |
1510 |
2520 |
4195 |
|
750 |
95 |
485 |
645 |
965 |
1450 |
2415 |
4025 |
|
800 |
80 |
465 |
620 |
930 |
1395 |
2330 |
3880 |
|
850 |
65 |
380 |
505 |
755 |
1135 |
1890 |
3155 |
|
900 |
50 |
280 |
370 |
555 |
835 |
1390 |
2315 |
Alaşım 20 Flanş Uygulamaları
Kimyasal İşleme
Kimya tesislerinde, Alloy 20 flanşlar sülfürik, fosforik ve nitrik asitleri işleyerek sızıntıları önler ve ekipmanın ömrünü uzatır. Klorür stres çatlamasına karşı dirençleri, onları reaktörler ve borular için vazgeçilmez kılar ve aşındırıcı operasyonlarda aksama süresini azaltır.
İlaç Endüstrisi
Bu flanşlar, farmasötik üretimde steril ortamları destekler, temizlik maddelerine ve organik asitlere karşı dayanıklıdır. Hijyen standartlarına uygunluk, kirletici-içermeyen bağlantılar sağlar, ürün saflığını ve mevzuata uygunluğu artırır.
Yiyecek ve İçecek Sektörü
Alaşım 20 flanşlar, gıda işlemede sirke ve sitrik asit gibi asidik bileşenlerin kirlenmeden işlenmesi için kullanılır. Reaksiyona girmeyen-yüzeyleri lezzet bütünlüğünü korur ve güvenli, dayanıklı kurulumlar için FDA gerekliliklerini karşılar.
Petrol ve Gaz Operasyonları
Açık deniz platformlarında bu flanşlar, asitli gaz ve deniz suyu korozyonuna karşı dayanıklıdır ve basınç altında güvenli sızdırmazlık sağlar. Bu dayanıklılık, zorlu deniz koşullarında bakımı en aza indirerek güvenliği ve operasyonel verimliliği artırır.
Çözüm
Alaşım 20 flanşlar, sülfürik asit ve klorür stresli korozyon çatlamasına karşı önemli bir savunma sağlar, ancak performansları tamamen doğru spesifikasyona bağlıdır. ASME B16.5 Malzeme Grubu 3.1 derecelendirmelerine sıkı sıkıya bağlı kalarak sisteminizin yalnızca kimyasal olarak dayanıklı değil, aynı zamanda mekanik olarak da sağlam olmasını sağlarsınız.
