ASME B16.11 AL6XN Weldolet Boyut Tablosu

AL6XN (UNS N08367)üstün korozyon direnci, yüksek mukavemeti ve mükemmel kaynaklanabilirliği ile tanınan süper-östenitik paslanmaz çelik alaşımıdır.

Yüksek düzeyde krom (%20-22), molibden (%6-7) ve nitrojen (%0,18-0,25) içerir; bu da onu deniz suyu, kimyasal işleme ve kağıt hamuru ve kağıt endüstrileri gibi agresif ortamlarda çukurlaşma, çatlak korozyonu ve gerilim korozyonu çatlamasına karşı oldukça dirençli kılar.

ASME B1611 AL6XN Weldolet Size Chart

AL6XN'den üretilen kaynak parçaları, boru sistemlerinde güçlendirilmiş çıkışlar oluşturmak amacıyla alın- kaynağı için tasarlanmış branşman bağlantı parçalarıdır. Bu bağlantı parçaları, basınç-sıcaklık değerleri, toleranslar ve işaretleme açısından ASME B16.11 standartlarına uygundur ve yüksek-basınç uygulamalarında güvenilirlik sağlar.

Boyutlar, boyut ve boyut yapılandırmalarına ilişkin endüstri uygulamalarıyla uyumludur; genellikle şube satış noktaları için MSS SP-97'yi takip ederken ASME B16.11 gereksinimlerini de karşılar.

Sorularda genellikle ASME B16.11 (genel soket-kaynaklı ve dişli dövme bağlantı parçalarını kapsar) referans alınsa da, entegre olarak güçlendirilmiş dövme branşman çıkış bağlantı parçalarına (Weldolets) yönelik özel tasarım, boyutlar ve dayanıklılık testi gereklilikleri, MSS SP-97'ye tabidir.

AL6XN Weldolet'lerimiz, malzeme kimyası ve mekanik özellikler açısından ASTM A182 / ASTM B564'ün geçerli gereksinimlerini karşılayacak şekilde ve boyutları MSS SP-97'ye sıkı sıkıya bağlı kalacak şekilde üretilmiştir.

Malzeme: AL6XN (UNS N08367)

Bileşim: Yüksek Nikel (%24), Krom (%20), Molibden (%6,3)

PREN Değeri: > 45 (316L veya Duplex 2205 ile karşılaştırıldığında üstün çukurlaşma direncini belirtir)

Bağlantı: ASME B16.25'e göre Eğimli Uç (Kalın-Kaynak)

Basınç Değerleri: Standart Ağırlık (STD), Ekstra Güçlü (XS) ve Çizelge 160.

Aşağıdaki tabloda Standart Ağırlıklı (STD) ve Ekstra Güçlü (XS) Weldoletler için kritik kurulum boyutları verilmektedir. Lütfen "A"nın borunun üst kısmından bağlantı parçasının yüzüne (Merkezden-yüze- kadar) kadar olan mesafeyi temsil ettiğini unutmayın.

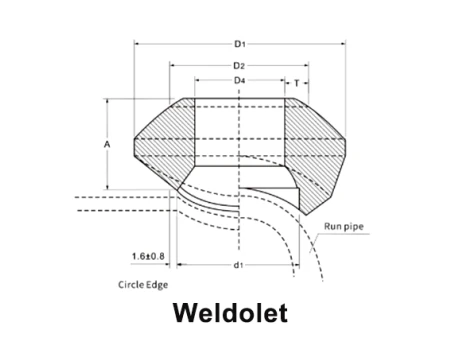

info-470-346

Boruyu çalıştır nominal boyut		Branşman borusunun nominal boyutu		Uzunluklar			Bağlantı çapı			Delik çapı
DN	NPS'ler	DN	NPS'ler	A			Gün2 dk			d1nom
DN	NPS'ler	DN	NPS'ler	CYBH	XS	Sch160	CYBH	XS	Sch160	CYBH	XS	Sch160
8-900	1/4-36	6	1/8	16	16	一	24	42	一	16	16	一
10-900	3/8-36	8	1/4	16	16	一	26	26	一	16	16	一
15-900	1/2-36	10	3/8	19	19	一	30	30	一	19	19	一
20-900	3/4-36	15	1/2	19	19	28	36	36	36	24	24	14
25-900	1-36	20	3/4	22	22	32	43	43	46	30	30	19
32-900	11/4-36	25	1	27	27	38	55	55	51	36	36	25
40-900	11/2-36	32	11/4	32	32	44	66	66	63	45	45	33
50-900	2-36	40	11/2	33	33	51	74	74	71	51	51	38
65-900	21/2-36	50	2	38	38	55	90	90	82	65	65	43
80-900	3-36	65	21/2	41	41	62	104	104	98	76	76	54
90-900	31/2-36	80	3	44	44	73	124	124	122	93	93	73
100-900	4-36	90	31/2	48	48	一	138	138	一	113	113	一
125-900	5-36	100	4	51	51	84	154	154	154	120	120	98
150-900	6-36	125	5	57	57	94	187	187	188	141	141	122
200-900	8-36	150	6	60	78	105	213	227	222	170	170	146
250-900	10-36	200	8	70	99	一	265	292	一	220	220	一
300-900	12-36	250	10	78	94	一	323	325	一	275	265	一
350-900	14-36	300	12	86	103	一	379	381	一	325	317	一
400-900	16-36	350	14	89	100	一	411	416	一	357	351	一
450-900	18-36	400	16	94	106		465	468	一	408	403
500-900	20-36	450	18	97	111	一	522	525	一	459	455	一
550-900	22-36	500	20	102	119	一	573	584	一	508	509	一
650-900	26-36	600	24	116	140	一	690	708	一	614	612	一

Not:

D2 boyutu branşman borusunun dış çapına eşittir. ve D4 branşman borusunun iç çapına ve branşman borusunun et kalınlığına eşittir

Branşman borusunun nominal boyutu		İplik	Soket		Kaynak
DN	NPS'ler	A	B	D	D2	d4
6-20	1/8-3/4	±0.8	+0.5 0	+1.5 0	+0.8 -0.4	±0.4
25-100	1-4	±1.6	+0.5 0	+1.5	+0.8 -0.4	±0.4
125-300	5-12	±3.2	一	一	±6.8	±0.8
350-600	14-24	±4.8	一	一	±6.8	±0.8

Aşağıdaki şekillerde çıkış ile çalışma borusu arasında izin verilen aralık toleransları gösterilmektedir.

info-869-289

Branşman borusunun nominal boyutu		Tip	Çıkış sınıfı	Programı Çalıştırma borusunun bağlanması
DN	NPS'ler	Tip	Çıkış sınıfı	Programı Çalıştırma borusunun bağlanması
6-100	1/8-4	Soket kaynağı ve dişli	3000	XS
15-50	1/2-2	Soket kaynağı ve dişli	6000	SCH160
6-600	1/8-24	Alın-kaynak kaynağı	CYBH	CYBH
6-600	1/8-24	Alın-kaynak kaynağı	XS	XS
15-150	1/2-6	Alın-kaynak kaynağı	SCH160	SCH160

Not:

Branşman veya çalışan borunun kalınlığı (programı) yukarıdaki tabloda belirtilen aralığı aştığında, alıcı ve imalatçı arasındaki anlaşmaya göre çıkış özel bir kalınlığa, boyuta ve şekle göre üretilebilir.

Bu boyutlar, kaynaklı bağlantılarda optimum uyumu ve gerilim dağılımını-sağlar. Boyutları küçültmek için, ekstra-güçlü (XS) veya Schedule 160 yapılandırmaları ve özel boyutlar, çalıştırma ve branşman boru programlarına göre geçerli olabilir. AL6XN Weldoletler, gelişmiş kaynak bütünlüğü için ASME B16.25'e uygun olarak eğimli uçlarla dikişsiz yapıda mevcuttur.

Bir üretici olarak ASME kodlarına uygunluğu sağlamak için belirli proje gereksinimlerine ve malzeme sertifikalarına başvurmanızı öneririz. AL6XN kaynak delikleri veya ilgili nikel alaşımlı bağlantı parçalarıyla ilgili fiyat teklifleri için bizimle iletişime geçin.

ASME B16.11 AL6XN Weldolet

Teknik Standart Açıklama

Ürün Açıklaması: AL6XN Weldolet

ASME B16.11AL6XN Weldolet Boyut Tablosu

Toleranslar İle ilgili Satış noktaları

Sınıf İle ilgili Satış noktaları vs Takvim İle ilgili Bağlanıyor Koşmak Boru
