Incoloy 800Olağanüstü yüksek-sıcaklık dayanımı ve oksidasyona, karbürizasyona ve korozyona karşı direnciyle tanınan bir nikel-demir-krom alaşımı olan bu alaşım, petrokimya, enerji üretimi ve havacılık gibi endüstrilerdeki dövme bağlantı parçaları için özellikle-çok uygundur.
ASME B16.11 standardı, soket-kaynak ve dişli dövme bağlantı parçaları için basınç-sıcaklık dereceleri, toleranslar, işaretler ve malzeme gereksinimlerinin ana hatlarını çizerek kıyaslama sağlar. Bu standart, dişli bağlantı parçaları için tipik olarak 2000, 3000 ve 6000 ve soket kaynak bağlantı parçaları için 3000, 6000 ve 9000 basınç sınıflarını içeren boru sistemlerinde güvenilirlik ve uyumluluk sağlar.
Bu blog yazısında, bu standart kapsamındaki Çin Incoloy 800 dövme parçalarını, her tipe kısa bir girişle başlayıp, ardından inç cinsinden boyut özelliklerini anlatacağım.
Çin Incoloy 800 Dövme Türler ve Özellikler
|
Montaj Tipi |
Birincil İşlev |
Ortak Varyantlar |
Tipik Boyut Aralığı (NB) |
Temel Basınç Sınıfları |
|
Dirsek (90 derece ve 45 derece) |
Akış yönünü değiştirir |
90 derece ve 45 derece; SW ve Dişli |
1/8" ila 4" |
3000, 6000, 9000 LBS |
|
Tişört |
Şube bağlantıları oluşturur |
Eşit ve Azaltan; SW ve Dişli |
1/8" ila 4" |
3000, 6000, 9000 LBS |
|
Kaplin |
İki boruyu bağlar |
Tam Kaplin ve Yarım Kaplin |
1/8" ila 4" |
3000, 6000, 9000 LBS |
|
Redüktör |
Farklı boyutlardaki boruları bağlar |
Eşmerkezli ve Eksantrik |
1/8" ila 4" |
2000, 3000, 6000, 9000 LBS |
|
Kap |
Borunun ucunu kapatır |
Soket Kaynaklı ve Dişli |
1/8" ila 4" |
3000, 6000, 9000 LBS |
|
Birlik |
Bağlantının kolay kesilmesini sağlar |
3 parçalı tasarım |
1/8" ila 4" |
3000, 6000, 9000 LBS |
|
Geçmek |
Dört-yollu bağlantı oluşturur |
Eşit ve Azaltan; SW ve Dişli |
1/8" ila 4" |
3000, 6000, 9000 LBS |
Çin Incoloy 800 DövmeGB Bağlantı parçaları
SW 90 derece dirsek, boru sistemlerinde sıvı akışını 90 derece yeniden yönlendirmek, yapısal bütünlüğü korurken basınç düşüşlerini en aza indirmek için tasarlanmış temel bir bağlantı elemanıdır.
ASME B16.11'e uygun Incoloy 800 dövme 90 derece dirsekler, üstün sürünme ve kopma mukavemeti sunarak 1100 derece F'ye kadar yüksek sıcaklıktaki-ortamlarda üstünlük sağlar. Bu bağlantı parçaları, hassas uyum ve performans sağlamak için nominal boru boyutlarına (NPS) ve basınç sınıflarına göre uyarlanmış boyutlara sahip, hem soket kaynaklı hem de dişli konfigürasyonlarda mevcuttur.
Incoloy 800 45 derecelik dirsek, akış yönünü 45 derece değiştirmek içindir ve genellikle türbülansı ve erozyonu azaltmak için kademeli dönüşler gerektiren uygulamalarda kullanılır. ASME B16.11 kapsamındaki Incoloy 800 45 derece dirsekler, sülfürleşen atmosferlerde sağlam performans sağlar ve yüksek-basınçlı sistemlere kusursuz entegrasyon için sıkı toleranslara göre üretilir.
Incoloy 800 SW T Bağlantı Parçaları, karmaşık boru düzenleri için gerekli olan akışın üç yönde bölünmesine veya kombinasyonuna olanak tanıyan dallanma bağlantı parçalarıdır. ASME B16.11'e göre China Incoloy 800 T parçaları, aşındırıcı ortamlarda dayanıklılık için tasarlanmış olup, değişen basınçlar altında sızdırmaz-koruyucu bağlantılar sağlar.
Incoloy 800 SW çaprazları dört yönlü dallanma sağlayarak dar alanlarda birden fazla akış yolunu kolaylaştırır. ASME B16.11 kapsamındaki Incoloy 800 çaprazları yüksek mekanik mukavemet sunar ve eşit gerilim dağılımı gerektiren uygulamalar için idealdir.
|
Nominal boyut |
Soket deliği çapı |
Bağlantı parçalarının delik çapı |
Soket duvar kalınlığı |
Gövde duvarı |
Soket derinliği |
Soketin ortasından altına |
|||||||||||||||
|
DN |
NPS'ler |
B |
D |
C |
Gdk. |
Jdk. |
A |
||||||||||||||
|
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
90 derece Dirsek, Tee, Çapraz |
45 derece Dirsek |
|||||||||||
|
Ort. |
Min. |
Ort. |
Min. |
Ort. |
Min. |
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
||||||||||
|
6 |
1/8 |
10.9 |
6.1 |
3.2 |
- |
3.18 |
3.18 |
3.96 |
3.43 |
- |
- |
2.41 |
3.15 |
- |
9.5 |
11.0 |
11.0 |
- |
8.0 |
8.0 |
- |
|
8 |
1/4 |
14.3 |
8.5 |
5.6 |
- |
3.78 |
3.30 |
4.60 |
4.01 |
- |
- |
3.02 |
3.68 |
- |
9.5 |
11.0 |
13.5 |
- |
8.0 |
8.0 |
- |
|
10 |
3/8 |
17.7 |
11.8 |
8.4 |
- |
4.01 |
3.50 |
5.03 |
4.37 |
- |
- |
3.20 |
4.01 |
- |
9.5 |
13.5 |
15.5 |
- |
8.0 |
11.0 |
- |
|
15 |
1/2 |
21.9 |
15.0 |
11.0 |
5.6 |
4.67 |
4.09 |
5.97 |
5.18 |
9.53 |
8.18 |
3.73 |
4.78 |
7.47 |
9.5 |
15.5 |
19.0 |
25.5 |
11.0 |
12.5 |
15.5 |
|
20 |
3/4 |
27.3 |
20.2 |
14.8 |
10.3 |
4.90 |
4.27 |
6.96 |
6.04 |
9.78 |
8.56 |
3.91 |
5.56 |
7.82 |
12.5 |
19.0 |
22.5 |
28.5 |
13.0 |
14.0 |
19.0 |
|
25 |
1 |
34.0 |
25.9 |
19.9 |
14.4 |
5.69 |
4.98 |
7.92 |
6.93 |
11.38 |
9.96 |
4.55 |
6.35 |
9.09 |
12.5 |
22.5 |
27.0 |
32.0 |
14.0 |
17.5 |
20.5 |
|
32 |
11/4 |
42.8 |
34.3 |
28.7 |
22.0 |
6.07 |
5.28 |
7.92 |
6.93 |
12.14 |
10.62 |
4.85 |
6.35 |
9.70 |
12.5 |
27.0 |
32.0 |
35.0 |
17.5 |
20.5 |
22.5 |
|
40 |
11/2 |
48.9 |
40.1 |
33.2 |
27.2 |
6.35 |
5.54 |
8.92 |
7.80 |
12.70 |
11.12 |
5.08 |
7.14 |
10.15 |
12.5 |
32.0 |
38.0 |
38.0 |
20.5 |
25.5 |
25.5 |
|
50 |
2 |
61.2 |
51.7 |
42.1 |
37.4 |
6.93 |
6.04 |
10.92 |
9.50 |
13.84 |
12.12 |
5.54 |
8.74 |
11.07 |
16.0 |
38.0 |
41.0 |
54.0 |
25.5 |
28.5 |
28.5 |
|
65 |
21/2 |
73.9 |
61.2 |
- |
- |
8.76 |
7.62 |
- |
- |
- |
- |
7.01 |
- |
- |
16.0 |
41.0 |
- |
- |
28.5 |
- |
- |
|
80 |
3 |
89.9 |
76.4 |
- |
- |
9.52 |
8.30 |
- |
- |
- |
- |
7.62 |
- |
- |
16.0 |
57.0 |
- |
- |
32.0 |
- |
- |
|
100 |
4 |
115.5 |
100.7 |
- |
- |
10.69 |
9.35 |
- |
- |
- |
- |
8.56 |
- |
- |
19.0 |
66.5 |
- |
- |
41.0 |
- |
- |
NOT:
1) Çevre çevresindeki soket duvar kalınlığının ortalaması yukarıda listelenenden az olmayacaktır. Yerelleştirilmiş alanda minimum değerlere izin verilir.
2) Boruların dış çapının toleransı göz önüne alındığında, soket deliği çapının ASME B16.11'de belirtilenden biraz daha büyük olma ihtimali vardır.
3) Bağlantı borularının boyutlarının listelenenlerden farklı olması durumunda, eşleşen boruların gerçek boyutları satın alma belgelerinde belirtilecektir.

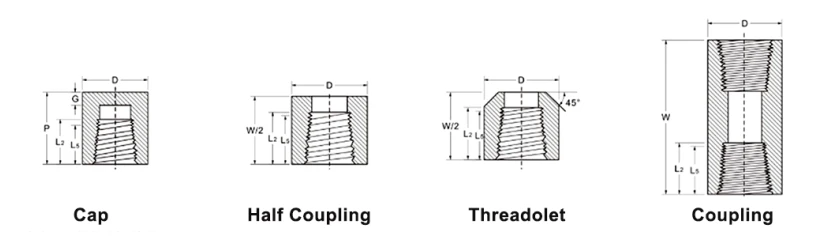

Çin Incoloy 800 DövmeKapak ve Kaplin
Incoloy 800 kapaklar borunun ucunu kapatarak sızıntılara ve kirlenmeye karşı koruma sağlar. ASME B16.11'deki Incoloy 800 kapakları, uç kapatma uygulamalarında gelişmiş yoğunluk ve dayanıklılık için dövülmüştür.
Incoloy 800 Yarım kaplinler genellikle branşman veya enstrümantasyon bağlantıları için kullanılan bir boru ucundan uzanır. ASME B16.11'e göre Incoloy 800 yarım kaplinler, kaynak işlemleriyle uyumluluğu sağlar ve alaşım özelliklerini korur.
|
Nominal boyut |
Uçtan-bitişe- |
Uçtan-bitişe- |
Dış çap |
Uç duvarı |
İplik uzunluğu |
|||||
|
DN |
NPS'ler |
W |
P |
D |
G |
L5 dakika |
L2 dakika |
|||
|
3000 & 6000 |
3000 |
6000 |
3000 |
3000 |
3000 |
3000 |
||||
|
6 |
1/8 |
32 |
19 |
- |
16 |
22 |
4.8 |
- |
6.4 |
6.7 |
|
8 |
1/4 |
35 |
25 |
27 |
19 |
25 |
4.8 |
6.4 |
8.1 |
10.2 |
|
10 |
3/8 |
38 |
25 |
27 |
22 |
32 |
4.8 |
6.4 |
9.1 |
10.4 |
|
15 |
1/2 |
48 |
32 |
33 |
28 |
38 |
6.4 |
7.9 |
10.9 |
13.6 |
|
20 |
3/4 |
51 |
37 |
38 |
35 |
44 |
6.4 |
7.9 |
12.7 |
13.9 |
|
25 |
1 |
60 |
41 |
43 |
44 |
57 |
9.7 |
11.2 |
14.7 |
17.3 |
|
32 |
11/4 |
67 |
44 |
46 |
57 |
64 |
9.7 |
11.2 |
17.0 |
18.0 |
|
40 |
11/2 |
79 |
44 |
48 |
64 |
76 |
11.2 |
12.7 |
17.8 |
18.4 |
|
50 |
2 |
86 |
48 |
51 |
76 |
92 |
12.7 |
15.7 |
19.0 |
19.2 |
|
65 |
21/2 |
92 |
60 |
64 |
92 |
108 |
15.7 |
19.0 |
23.6 |
28.9 |
|
80 |
3 |
108 |
65 |
68 |
108 |
127 |
19.0 |
22.4 |
25.9 |
30.5 |
|
100 |
4 |
121 |
68 |
75 |
140 |
159 |
22.4 |
28.4 |
27.7 |
33.0 |
Çin Incoloy 800 DövmeFiş, Burç
Incoloy 800 Tapalar, bağlantı parçaları veya borulardaki açıklıkları kapatmak ve geçici veya kalıcı bir sızdırmazlık sağlamak için kullanılır. ASME B16.11 kapsamındaki Incoloy 800 fişler, basınca karşı yüksek dirençli, kolay takma ve çıkarma için dişlidir.
Incoloy 800 Burçlar dişli açıklığın boyutunu küçülterek farklı çaplardaki boruların bağlanmasına olanak tanır. ASME B16.11'e göre Incoloy 800 burçlar, sıkı uyum ve-uygulamaların azaltılmasında uzun vadeli güvenilirlik için hassas bir şekilde-işlenmiştir.
|
Nominal boyut |
Uzunluk |
Kare yüksekliği |
Genişlik daireleri |
Kafa çapı |
Uzunluk |
Altıgen yükseklik |
Altıgen yükseklik |
Altıgen yükseklik |
|
|
DN |
NPS'ler |
Adk. |
Bdk. |
Cdk. |
Edk. |
Ddk. |
Hdk. |
Gdk. |
Fdk. |
|
6 |
1/8 |
10 |
6 |
7 |
10 |
35 |
6 |
一 |
11 |
|
8 |
1/4 |
11 |
6 |
10 |
14 |
41 |
6 |
3 |
16 |
|
10 |
3/8 |
13 |
8 |
11 |
18 |
41 |
8 |
4 |
18 |
|
15 |
1/2 |
14 |
10 |
14 |
21 |
44 |
8 |
5 |
22 |
|
20 |
3/4 |
16 |
11 |
16 |
27 |
44 |
10 |
6 |
27 |
|
25 |
1 |
19 |
13 |
21 |
33 |
51 |
10 |
6 |
36 |
|
32 |
11/4 |
21 |
14 |
24 |
43 |
51 |
14 |
7 |
46 |
|
40 |
11/2 |
21 |
16 |
28 |
48 |
51 |
16 |
8 |
50 |
|
50 |
2 |
22 |
18 |
32 |
60 |
64 |
18 |
9 |
65 |
|
65 |
21/2 |
27 |
19 |
36 |
73 |
70 |
19 |
10 |
75 |
|
80 |
3 |
28 |
21 |
41 |
89 |
70 |
21 |
10 |
90 |
|
100 |
4 |
32 |
25 |
65 |
114 |
76 |
25 |
13 |
115 |
Malzeme Özellikleri ve Seçimi
Incoloy 800 bağlantı parçalarını belirlerken doğru malzeme standardına bağlı kalmak kritik öneme sahiptir:
Malzeme Standardı: ASTM B564 / ASME SB564.
Ortak Sınıflar: UNS N08800 (Incoloy 800), N08810 (800H), N08811 (800HT). "H" ve "HT" kaliteleri, gelişmiş yüksek sıcaklık dayanımı için kontrollü karbon ve alüminyum/titanyum içeriğine sahiptir-.
Temel Özellikler: Tipik çekme mukavemeti 520 MPa'dır ve erime noktası yaklaşık 1385 derecedir.
Zorlu ortamlarda güvenilir performans gerektiren bir sonraki projeniz için, ASME B16.11 dövme bağlantı elemanlarının Incoloy 800'de belirtilmesi kalite, dayanıklılık ve güvenlik güvencesi sağlar.
Tedarikçinizin, malzemenin kimyasal ve mekanik özelliklerini doğrulamak için uygun değirmen testi sertifikalarını sunabildiğinden daima emin olun.
