Incoloy 800Hyüksek sıcaklıktaki yapısal uygulamalar için optimize edilmiş, 1100 derece F'nin (593 derece) üzerinde üstün sürünme ve kopma mukavemeti sunan bir nikel-demir-krom alaşımıdır.

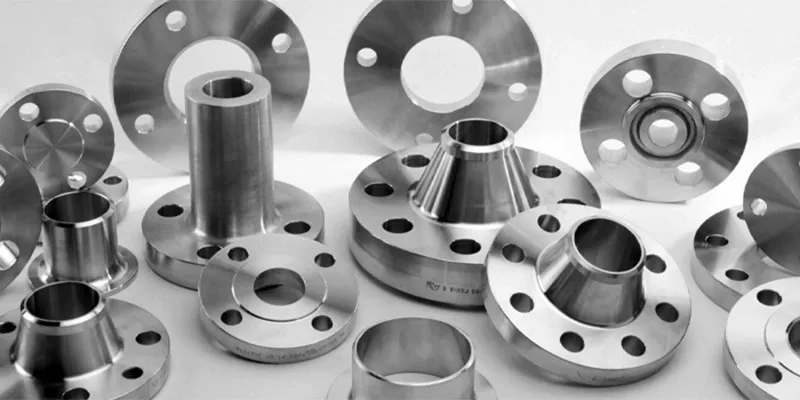

Bu makale, Incoloy 800H flanşlarının ana türlerini ayrıntılarıyla anlatarak bunların tasarımlarını, avantajlarını ve uygulamalarını vurgulamaktadır.
Kaynak Boyunlu Flanşlar
Kaynak boyunlu flanşlar olarak da bilinen kaynak boyunlu flanşlar, boru duvarına sorunsuz bir şekilde geçiş yapan ve yüksek basınç ve sıcaklık dalgalanmalarına karşı takviye sağlayan uzun konik bir göbeğe sahiptir. Incoloy 800H'de, bu flanşlar ASTM B408 ve B564'e göre çubuklardan veya plakalardan dövülmekte ve göbek, TIG veya MIG gibi teknikler kullanılarak doğrudan boru ucuna kaynaklanmaktadır.
Incoloy 800H kaynak boyunlu flanşların avantajı, geliştirilmiş sürünme direncinde yatmaktadır. Örneğin etilen kırma fırınlarında veya hidrokarbon işlemede bu flanşlar sızıntıları önler ve sistem verimliliğini korur, bakım maliyetlerini standart alaşımlara kıyasla %30'a kadar azaltır.
Fabrikamız, ASME B16.5 boyutlarına bağlı kalarak, Sınıf 150 ila 2500 basınç değerlerine sahip, 1/2" ila 60" NPS boyutlarında kaynak boyunlu flanşlar üretmektedir. Yükseltilmiş yüz (RF) veya halka-tipi bağlantı (RTJ) sızdırmazlık yüzeyleri, kükürt içeren atmosferlerde bile gaz-sıkı bağlantılar sağlar-.
Flanşlarda-Kayma
Slip{0}}flanşlar boru ucu üzerinde kayar ve güvenli bir bağlantı için hem içten hem de dıştan fileto-kaynaklanmıştır. ASTM B409'a uygun olarak kesme ve işleme yoluyla Incoloy 800H levha veya levhadan üretilen bu flanşlar, yüksek-sıcaklık mukavemetini korurken kaynak boyunlara-uygun maliyetli bir alternatif sunar.
Incoloy 800H, oksidasyona ve nitrürlemeye karşı mükemmel dirençle flanşlardaki kaymayı artırır, bu da onları 1100 derece F'ye (593 derece) kadar orta-basınçlı sistemler için uygun hale getirir.
Alt göbek profilleri, baca gazı kükürt giderme veya kimyasal işleme gibi ortamlarda alaşımın doğal korozyon direncinden ödün vermeden malzeme kullanımını azaltarak maliyetleri düşürür. Avantajları arasında kurulum sırasında kolay hizalama ve ısıya duyarlı uygulamalarda distorsiyonu en aza indiren azaltılmış kaynak süresi yer alır.
NPS 1/2" ila 24" arası serimizde, düz yüzlü (FF) veya yükseltilmiş yüz seçenekleriyle mevcut olan bu flanşlar, DIN 17460 ve EN 10095 standartlarını karşılar. Enerji santrali kızdırıcılarında veya endüstriyel fırınlarda Incoloy 800H kaymalı flanşlar{7}}güvenilir hizmet sunarak ekipmanın ömrünü uzatır ve katı güvenlik düzenlemelerine uygunluğu garanti eder.
Soket Kaynaklı Flanşlar
Soket kaynak flanşları, boru ucunun yerleştirildiği ve dışarıdan dolgu-kaynaklandığı, sıvı akışı için düzgün bir delik oluşturan girintili bir soket içerir. ASTM B564'e göre Incoloy 800H'den dövülmüş olan bu flanşlar, küçük-çaplı, yüksek- basınçlı hatlar için idealdir.
Alaşımın yüksek nikel (%30-35) ve krom (%19-23) içeriği, titreşime eğilimli soket kaynak tasarımlarında kritik bir fayda olan stresli korozyon çatlamasına karşı olağanüstü direnç kazandırır. Incoloy 800H soket kaynak flanşları, yüksek sıcaklıklarda minimum düzeyde sünme sergileyerek nükleer buhar jeneratörleri veya asetik asit üretimi gibi uygulamalarda bağlantı stabilitesi sağlar.
Üretimimiz, Sınıf 300 ila 1500 derecelerine sahip NPS 3"'e kadar boyutları içerir ve optimum boru yerleştirme için hassas soket derinliklerine sahiptir. Petrokimya manifoldlarında veya vana bağlantılarında bu flanşlar sızıntı risklerini azaltır ve sistem bütünlüğünü artırır.
Kompakt tasarımları ve güçlü kaynak mukavemetleri, Incoloy 800H soket kaynak flanşlarını alan-sınırlı, yüksek-güvenilirlik kurulumları için vazgeçilmez kılar.
Dişli Flanşlar
Dişli flanşlar doğrudan boru dişlerine vidalanır ve düşük-basınçlı sistemlerde hızlı montaj için kaynaklamayı ortadan kaldırır. ASTM B408 kapsamında Incoloy 800H çubuklardan işlenen bu çubuklar, güvenli, sızdırmaz-bağlantılar için NPT veya BSP dişlerine sahiptir.
Incoloy 800H'nin termal stabilitesi, 1500 derece F'a kadar sıcaklıklarda dişlerin gevşemesini veya tutukluk yapmasını önler ve döngüsel ısıtma ortamlarında karbon çeliklerine göre avantajlar sunar. Bu tip, geçici kurulumlarda veya tehlikeli kimyasal hatlar veya enstrümantasyon gibi kaynağın pratik olmadığı yerlerde mükemmeldir.
NPS 1/2" ila 4", Sınıf 150 ila 900 arası, pas önleyici-kaplamalı dişli flanşlar sunuyoruz. Isı eşanjörlerinde veya difenol işlemede kolay bakım ve korozyon direnci sağlayarak arıza süresini azaltırlar. Agresif ortamlarda performansı koruyan verimli, kaynaksız çözümler elde etmek için Incoloy 800H dişli flanşlar.
Bindirmeli Bağlantı Flanşları
Bindirme bağlantı flanşları, cıvata hizalaması için dönüşe izin veren bir saplama ucu ve gevşek bir destek flanşından oluşur. Flanş halkası ASME SB564'e göre Incoloy 800H'den dövülmüş olup saplama ucu boru malzemesine uygundur.
Bu tasarım, Incoloy 800H'nin karbürizasyon direncinden yararlanır ve sık sık sökülmesi gereken sistemler için idealdir. Avantajları arasında yalnızca halka için egzotik alaşımlarda maliyet tasarrufu ve yanlış hizalamadan kaynaklanan stresin azaltılması yer alır. Vinil klorür kırma veya fırın bağlantılarında, bindirme bağlantı flanşları, alaşımın yüksek-sıcaklık kabiliyetinden ödün vermeden denetimleri kolaylaştırır.
Ürün yelpazemiz, ISO 9723 ile uyumlu RF veya FF yüzeyli NPS 1/2" ila 24" arası boyutları kapsar. Esneklikleri ve dayanıklılıkları, Incoloy 800H bindirme bağlantı flanşlarını aşındırıcı, sıcak ortamlardaki modüler borular için akıllı bir yatırım haline getirir.
Kör Flanşlar
Kör flanşlar boru uçlarını veya kap açıklıklarını kapatarak geçişler olmadan sağlam bir bariyer sağlar. ASTM B409'a göre Incoloy 800H plakalardan kalıpta-dövülmüş veya işlenmiş olup, tam sistem basıncına dayanıklıdırlar.
Incoloy 800H kör flanşlar, petrokimya tesislerinde hatların kapatılması veya basınç testi için çok önemli olan sülfidasyona ve tanecikler arası korozyona karşı dayanıklıdır. Düz veya yükseltilmiş yüzleri, contalarla sıkı sızdırmazlık sağlayarak yüksek-ısı senaryolarında sızıntıları önler.
NPS 1/2" ila 60" ve Class 150 ila 2500 boyutlarında üretilen kör flanşlarımız VdTÜV 412 standartlarını karşılamaktadır. Nükleer veya asidik uygulamalarda benzersiz güvenlik ve uzun ömür sunarak izolasyon görevlerinde vazgeçilmez hale gelirler.
Uzun Kaynak Boyunlu Flanşlar
Uzun kaynak boyunlu flanşlar, göbeği doğrudan kap bağlantısı için uzatarak entegre nozül görevi görür. ASTM B564'e göre Incoloy 800H dövme parçalardan işlenerek ek kaynakları ortadan kaldırırlar.
Incoloy 800H'nin 1800 derece F'deki (982 derece) oksidasyon direnci, onlara yüksek-gerili kazan bileşenleri veya reaktörleri için uygundur. Avantajları arasında döngüsel hizmetlerde sızıntı yollarının azalması ve yorulma ömrünün artması yer alır.
Tekliflerimiz, ASME Bölüm VIII'i karşılayan NPS 1/2" ila 12" ve özel uzunlukları kapsamaktadır. Isıl işlem veya nükleer uygulamalarda, uzun kaynak-boyunlu flanşlar yapısal bütünlüğü sağlayarak kritik altyapıdaki değerini kanıtlar.
Çözüm
Seçilen flanş türünden bağımsız olarak-ister yüksek-basınçlı buhar hatlarınız için sağlam Kaynak Boyun, ister düşük-basınçlı havalandırmalarınız için ekonomik Bindirme Bağlantısı- olsun, üreticinizin hem kimyayı hem de tane boyutunu doğrulayan bir Değirmen Test Sertifikası (MTC) sağladığından emin olun.
JN'de sadece flanş satmıyoruz; yüksek{0}}sıcaklık sisteminizin ısıtma açıkken bütünlüğünü koruyacağının güvencesini satıyoruz.
