Prefabrik Boru Makaraları ve Saha İmalatı: Maliyet, Kalite ve Zamanlama Karşılaştırması

Her borulama işi erken bir karara bağlıdır: boruyu bir atölyede inşa edin ve parçalar halinde (makaralar) gönderin veya sahada kesin, takın ve kaynaklayın. Seçim bütçeyi, programı, kaynak kalitesini ve hatta sahanın ne kadar güvenli olduğunu şekillendirir.

Bu kılavuz, yayınlanmış sektör araştırmalarını kullanarak maliyet, kalite ve zamanlamaya ilişkin iki yaklaşımı karşılaştırır, her birinin nerede kazandığını açıklar ve karar vermenin pratik bir yolunu sunar. Özel önem veriyorpaslanmaz çelik ve nikel alaşımlı borularKaynağın nerede ve nasıl yapıldığı daha da önemlidir.

Çoğu endüstriyel boru için, prefabrik makaralar sahadaki programı kısaltır ve daha tutarlı kaynak kalitesi sağlar ve genellikle toplam kurulum maliyetini düşürür, ancak bu otomatik olarak gerçekleşmez. Tasarruflar işçilik oranlarına, üretkenliğe ve destek maliyetlerine bağlıdır ve tasarımın erken dondurulmasını ve iyi lojistik gerektirir. Küçük çaplı çalışmalar, bağlantılar, geç değişiklikler ve büyük makaraları alamayan sahalar için saha imalatı hâlâ avantajlıdır. Başarılı projelerin çoğu hibrit kullanır: atölyede maksimum hassas kapsam, sahada kapatma ve bağlantı kaynakları.

Prefabrik Boru Makarası ile Saha İmalatı Arasındaki Fark Nedir?

Boru makarası, izometrik çizimlerden bir atölyede kesilen, takılan, kaynak yapılan ve incelenen boruların (boru, bağlantı parçaları ve flanşlar) bir bölümüdür ve daha sonra kuruluma hazır şekilde sahaya gönderilir. Saha imalatı, şantiyede aynı boruları birleşim noktalarından yerinde inşa eder.

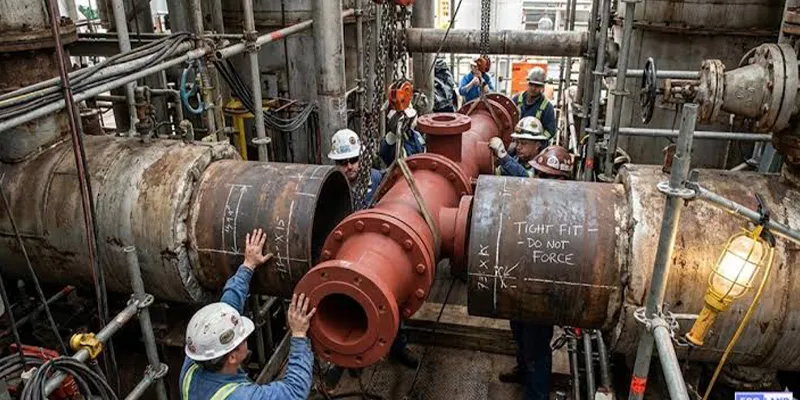

Bir makara, kamyonla taşınmaya ve kaldırmaya dayanacak boyuttadır. Ekipler sahada makaraları birbirlerine ve ekipmanlara bağlıyor, böylece zamanları üretim kaynağı yerine montaj ve bağlantı kaynaklarına gidiyor. Saha imalatında her kesim, montaj ve kaynak işlemi iş yerinde, genellikle yüksekte, dar alanlarda ve sahadaki hava koşulları ne olursa olsun gerçekleşir. Uygulamada neredeyse hiçbir proje yalnızca biri ya da diğeri değildir. Makaralar, sistemi kapatmak için birkaç saha kaynağı bırakılarak gelir ve bir miktar boru her zaman sahada çalıştırılır.

Prefabrikasyon Saha İmalatından Daha mı Ucuz?

Sık sık ama her zaman değil. İnşaat Endüstrisi Enstitüsü (CII), prefabrikasyondan elde edilen tasarrufların esas olarak üç kaynaktan geldiğini tespit ediyor: atölye ve saha işgücü oranlarındaki farklılıklar, üretkenlikteki farklılıklar ve daha düşük saha destek maliyetleri. Bu üç farkın küçük olduğu yerde tasarruf da küçük olur.

Kanıtlar cesaret vericidir ancak dikkatle okunmalıdır. NIST ile ortak olarak hazırlanan ve 809 yüklenici, mimar ve mühendisin katıldığı bir ankete dayanan 2011 McGraw-Hill Construction SmartMarket Raporu, prefabrikasyon kullanıcılarının %65'inin daha düşük bir proje bütçesi bildirdiğini ve yaklaşık %41'inin %6 veya daha fazla tasarruf bildirdiğini ortaya çıkardı.

Ayrıca, prefabrik bileşenler için %47'sinin birleşik satın alma ve kurulum maliyetinin daha düşük olduğunu, %35'inin herhangi bir değişiklik görmediğini ve %18'inin daha yüksek maliyet gördüğünü de buldu. İmalatçıların maliyet düşüşlerini bildirme olasılıkları (%37) diğer yüklenici türlerine (%45-53) göre daha düşüktü. Modüler yapıya ilişkin bir McKinsey analizi, yaklaşık %20'ye varan maliyet tasarrufu fırsatının yanı sıra, yaklaşımın iyi uygulanmaması halinde %10'a varan maliyet aşımı riskini de tanımlıyor.

Tablo 1. Makara prefabrikasyonu ve saha imalatında ana maliyet etkenleri. Maliyet etkenleri, CII'nin prefabrikasyon, ön montaj, modülerleştirme ve tesis dışı imalat (PPMOF) analizini takip eder. Anket istatistikleri 2011 McGraw-Hill SmartMarket Raporundan alınmıştır ve yalnızca boruları değil, bina inşaatını da kapsamaktadır.

Bir uygulayıcının uyarısını tekrarlamakta fayda var: her iş için uygun olan, atölye çalışmasının saha çalışmasına evrensel bir oranı yoktur ve bu oranlardan alıntı yapan herkes dikkatli davranılmalıdır. Doğru bölünme projeye bağlıdır.

Prefabrikasyon Saha İmalatından Ne Kadar Daha Hızlıdır?

Prefabrikasyon genellikle sahadaki programı kısaltır çünkü atölye çalışmaları saha hazırlığı, inşaat işleri ve yapısal kurulumla paralel ilerler. SmartMarket anketinde kullanıcıların %66'sı proje takviminin daha kısa olduğunu ve %35'i dört hafta veya daha fazla tasarruf bildirdi.

Zamandan tasarruf, paralel çalışma, iskele gibi saha içi hazırlıkların daha az yapılması ve hava koşullarından bağımsız olunması sayesinde sağlanır. McKinsey'in modüler inşaat araştırma raporları, modüler yaklaşımlar için %20-50'lik program sıkıştırması ve ABD Enerji Bakanlığı'nın yüklenici anketlerinin özeti, genel yüklenicilerin ve inşaat yöneticilerinin %88'inin program sıkıştırması gördüğünü belirtiyor. Bu rakamlar prefabrikasyonu ve modüler yapıyı genel olarak tanımlamaktadır; dolayısıyla garantili bir sonuçtan ziyade boru makaraları için üst aralık olarak ele alınmalıdır.

Program avantajı da kırılgandır. Daha önceki çalışmalara atıfta bulunarak makara üretim planlama üzerine yapılan araştırma, üretim atölyelerindeki makaraların yaklaşık %20'sinin malzeme sıkıntısı yaşadığını ve incelenen örnek olay incelemelerinde zayıf malzeme yönetiminin %50-130 oranında program kaymasına neden olabileceğini buldu. Yani boru veya ek parça bekleyen bir makara atölyesi zaman avantajı sağlıyor. Erken malzeme temini ve donmuş bir tasarım, kaynak hızı kadar önemlidir.

Tablo 2. Zamanlama karşılaştırması. CII, McGraw-Hill SmartMarket ve McKinsey araştırmalarından alınan nitel özet.

Atölyede Üretilen Boru, Saha Kaynaklı Borudan Daha mı Kaliteli?

Kaynaklar daha iyi konumlarda, istikrarlı bir ortamda ve aşamalı denetimle yapıldığından atölye imalatı genellikle daha kontrollü ve tekrarlanabilirdir. Otomatik olarak hatasız değildir: Bir CII çalışması, fabrikasyon endüstriyel boru makaralarının %13,3'ünün yeniden işleme gerektirdiğini bildirdi.

%13,3 rakamı yararlı bir gerçeklik kontrolüdür. Prefabrikasyonun kalite kontrolünü daha erkene taşıdığını gösteriyor; ihtiyacı ortadan kaldırmaz. Avantajı, atölyede bulunan bir kusurun düzeltilmesinin ucuz olması, kurulumdan sonra bulunan aynı kusurun ise kesintilere, yeniden kaynaklara ve gecikmelere neden olabilmesidir. Atölye ortamları, bir bağlantı yerinin rahat bir konuma getirilmesini, montajın kontrol edilmesini, kaynakçı ve malzeme izlenebilirliğini kaydetmeyi ve makara binayı terk etmeden önce incelemeyi kolaylaştırır.

Tablo 3. Kalite ve güvenlik karşılaştırması. SmartMarket anketinde, kullanıcıların %34'ü saha güvenliğinin arttığını, %56'sı değişiklik olmadığını ve %10'u ise güvenliğin azaldığını bildirdi; bunun nedeni genellikle büyük prefabrik parçaların dikkatli kaldırma planları gerektirmesiydi.

Neden Paslanmaz Çelik ve Nikel Alaşımlı Boru Sistemleri Prefabrikasyondan En Çok Fayda Sağlar?

Çünkü korozyon dirençleri temiz yüzeylere ve kontrollü kaynağa bağlıdır ve bir atölye, kirlenmeyi, ısı girdisini ve kaynak sonrası temizliği açık bir inşaat sahasına göre daha güvenilir bir şekilde yönetebilir.

Kaynak metali ısıtır ve paslanmaz çeliği korozyona dayanıklı hale getiren krom açısından zengin ince yüzey filmini yakar. Ayrıca, ısıyla renk tonu bırakabilir ve eğer karbon çeliği aletler veya taşlama taşları kullanılırsa, daha sonra paslanıp çatlak korozyonunu başlatacak gömülü demir parçacıkları bırakabilir. Standart uygulama, temizleme ve kireç çözme için ASTM A380'i ve pasivasyon doğrulaması için ASTM A967'yi takip ederek temizleme, dekapaj ve pasifleştirme yoluyla yüzeyin eski haline getirilmesidir. Bir atölye, özel paslanmaz aletler kullanabilir, ayrı karbon çeliği işi yapabilir, kaynağın içindeki temizleme gazını kontrol edebilir ve bir dekapaj ve pasivasyon işleminde tüm makaraları işleyebilir. Sahada aynı adımlar mümkündür ancak kontrol edilmesi daha zordur ve yerel onarımlar için genellikle dekapaj macunu kullanılır.

Alloy 625, Alloy 825 ve Monel gibi nikel alaşımları da aynı disiplini ve genellikle ısı girişi ve dolgu maddesi seçiminin daha sıkı kontrolünü gerektirir. Bu malzemeler için pozitif malzeme tanımlaması, sertifikalı malzeme test raporları ve izlenebilir kaynak kayıtları özellikle değerlidir ve bunların atölye ortamında saklanması daha kolaydır.

Saha İmalatı Ne Zaman Hala Anlamlı?

Küçük çaplı borular, bağlantı ve kapatma kaynakları, yapım koşullarına uyum sağlaması gereken işler, geç tasarım değişiklikleri, çok küçük işler ve büyük makaraların taşınamadığı veya kaldırılamadığı alanlar için saha imalatı daha iyi bir seçimdir.

Saha imalatı genellikle daha zor bir disiplindir ve yüklenicinin deneyiminin ortaya çıktığı yerdir. Örnek bir endüstri atölyesi imalat spesifikasyonu, ortak bir ayrımı göstermektedir: 2 inç ve daha büyük borular atölyede üretilirken, daha küçük borular genellikle sahada çalıştırılır ve atölye makaraları, sahada imal edilen branşmanlar için saplamalar veya bağlantı parçaları içerir. Gerçek dünya boyutlarının eşleştirilebilmesi için makaralar ayrıca ekstra uzunlukta veya alana uygun bağlantılar içermelidir. Bir uygulayıcının gözlemi riski özetliyor: atölyeye mümkün olduğunca fazla kapsam eklemek programı iyi tutar, ancak montajlar yeterli saha toleransı olmadan geldiğinde aşırı biriktirme geri teper.

Prefabrik Makaralar ve Saha İmalatı Yan yana Nasıl Karşılaştırılır?

Prefabrikasyon genellikle programa, kaynak tutarlılığına, izlenebilirliğe ve saha güvenliğine öncülük eder; Saha imalatı esneklik ve uyarlanabilirliğe yol açar. Maliyet, işgücü oranlarına, üretkenliğe ve lojistiğe bağlıdır.

Tablo 4. Prefabrik boru makaraları ve saha imalatının yan yana karşılaştırılması.

Prefabrik Makaraların Riskleri Nelerdir ve Nasıl Kontrol Edilebilir?

Ana riskler; biriken boyutsal hatalar, geç tasarım değişiklikleri, malzeme kıtlığı ve taşıma hasarıdır. Bunlar, tasarımın erken dondurulması, sahaya uyum ödenekleri, erken malzeme tedariki ve piyasaya sürülmeden önce güçlü atölye denetimi ile kontrol edilir.

SmartMarket raporunda röportaj yapılan bir yalın inşaat lideri, çubukla yapılan çalışmalarda herkesin sahada bazı şeyleri ayarlayabileceğini, ancak prefabrikasyonda tolerans dışı parçaların birikip daha büyük uyumsuzluklar yaratabileceğini belirtiyor. Ayrıca daha sonra kusurlu olduğu ortaya çıkan büyük bir bileşen envanterinin oluşturulmasına karşı da uyarıda bulunuyor, bu da israftır.

Tablo 5. Prefabrikasyon riskleri ve pratik kontroller.

Prefabrik Makaralar ile Saha İmalatı Arasında Nasıl Karar Vermelisiniz?

Erken karar verin ve kapsama göre karar verin. En büyük, en tekrarlayan, kalite açısından en hassas ve program açısından en kritik boruları atölyeye yerleştirin; Sahada küçük çaplı, bağlantı noktalı ve belirsiz alanları koruyun. CII, kararın erken verilmesini tavsiye ediyor çünkü faydaları, buna göre planlanan tasarım, tedarik ve lojistiğe bağlı.

Tablo 6. Prefabrik makaralar ile sahada imalat arasında seçim yapmak için hızlı karar kılavuzu.

Bir makara tedarikçisini değerlendirirken, ASME Bölüm IX kapsamındaki kaynak prosedürünü ve kaynakçı niteliklerini, muayene ve NDE planını, malzeme sertifikasyonunu ve izlenebilirliğini, paslanmaz ve nikel alaşımları için temizleme ve pasifleştirme prosedürlerini, boyutsal muayene kayıtlarını ve tedarikçinin sahaya uygunluk ödeneklerini nasıl ele alacağını isteyin. Basınçlı borular için, geçerli boru tesisatı kodunun (proses boruları için genellikle ASME B31.3) inceleme ve sızıntı testi gerekliliklerini belirlediğini unutmayın; bu nedenle hangi testlerin atölyede yapıldığını ve hangi testlerin tamamlanmış sistem için kaldığını doğrulayın.

Sıkça Sorulan Sorular

Sık sık ama her zaman değil. Tasarruflar, atölye-saha işgücü oranı farklılıklarından, üretkenlik farklılıklarından ve daha düşük tesis destek maliyetlerinden gelir. 2011 yılında yapılan bir sektör araştırmasında, prefabrikasyon kullanıcılarının %65'i proje bütçesinin daha düşük olduğunu, %8'i ise artış bildirmiştir.

Boru makarası prefabrikasyonu ne kadar zaman kazandırır?

Genellikle sahada anlamlı bir miktar vardır, çünkü atölye çalışmaları saha hazırlığıyla paralel olarak yürütülür. Aynı ankette kullanıcıların %66'sı daha kısa bir program ve %35'i dört hafta veya daha uzun süreli tasarruf bildirdi. Sonuçlar projeye göre değişir.

Atölye kaynağı, saha kaynağından daha mı kaliteli?

Genellikle daha kontrollü ve tekrarlanabilirdir ancak otomatik olarak hatasız değildir. CII, fabrikasyon endüstriyel boru makaralarının %13,3'ünün yeniden işleme gerektirdiğini, dolayısıyla aşamalı denetimin hala gerekli olduğunu bildirdi.

Prefabrikasyon neden paslanmaz çelik ve nikel alaşımlı borular için iyidir?

Bir atölye kirlenmeyi, ısı girdisini ve kaynak sonrası temizliği bir inşaat sahasından daha iyi kontrol edebilir. Temizleme ve pasifleştirme için ASTM A380 ve A967'ye uyulması, kaynak sonrası korozyon direncinin yeniden kazanılmasına yardımcı olur.

Hangi boru boyutları genellikle prefabriktir?

Uygulama projeye göre değişir, ancak bir örnek endüstri spesifikasyonu, 2 inç ve daha büyük boruları atölyede üretir ve daha küçük boruları sahada çalıştırır.

Sahaya uygun kaynak nedir?

Makaraların gerçek saha boyutlarına ayarlanabilmesi için kasıtlı olarak sahaya bırakılan bir kaynak. Sert, önceden kaynaklı düzeneklerin uymama riskini azaltır.
